Hydrauliksysteme sind unbestritten das Lebenselixier moderner Schwermaschinen, der Luft- und Raumfahrttechnik, der industriellen Automatisierung und landwirtschaftlicher Geräte. Das Herzstück dieser komplexen Hochleistungssysteme sind Hydraulikschläuche, deren Aufgabe es ist, Flüssigkeit unter extremen Drücken zu transportieren und gleichzeitig rauer Umweltbelastung, dynamischer Biegung und starken Temperaturschwankungen standzuhalten. Die strukturelle Integrität, die Berstdruckfestigkeit und die Gesamtlebensdauer dieser Schläuche hängen vollständig von ihren Verstärkungsschichten ab. Für Ultrahochdruckanwendungen bestehen diese Verstärkungslagen aus hochfestem Stahldraht, der in einem präzisen Spiralmuster aufgebracht wird. Wenn die Spezialausrüstung, die für das Aufbringen dieses Drahtes verantwortlich ist, nicht richtig funktioniert, beeinträchtigt dies die gesamte Produktionslinie. Dies führt zur Verschwendung von Rohstoffen, verringerten Berstdruckwerten, fehlgeschlagenen Qualitätskontrolltests und möglicherweise katastrophalen Sicherheitsrisiken im Feld. Dieser umfassende, hochtechnische Leitfaden befasst sich eingehend mit den betrieblichen Herausforderungen und mechanischen Problemen im Zusammenhang mit dieser kritischen Maschine und bietet Maschinenbedienern, Wartungstechnikern und Anlagenmanagern umsetzbare, schrittweise Fehlerbehebungsstrategien, um Ausfallzeiten zu minimieren und die Produktionseffizienz zu maximieren.
Bevor Sie sich mit spezifischen Fehlerbehebungsprotokollen befassen, ist es unbedingt erforderlich, die grundlegenden Funktionsprinzipien der Geräte zu verstehen. Im Gegensatz zu Drahtflechtmaschinen, die Drähte in einem Kreuzmuster verflechten, das für Anwendungen mit mittlerem Druck geeignet ist, trägt eine Spiralwickelmaschine mehrere Schichten hochfesten Stahldrahts in abwechselnd parallelen Richtungen auf. Diese spezielle Wickeltechnik minimiert die Drahtreibung unter Druckstößen und ermöglicht dem Schlauch eine maximale Berstfestigkeit, die bei Konfigurationen mit vier oder sechs Drähten häufig 6.000 bis 10.000 PSI übersteigt.

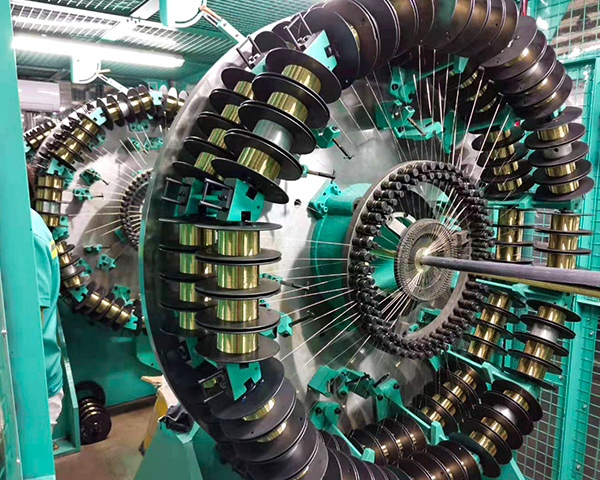

Die Synchronisation der Maschine ist von größter Bedeutung. Der innere Gummischlauch (oft von einem flexiblen Dorn getragen) wird von einem Raupenabzugsmechanismus durch die Mitte der Maschine gezogen. Gleichzeitig drehen sich große rotierende Decks (oder Rotoren), die mehrere Spulen aus Stahldraht tragen, um den vorrückenden Schlauch. Das Verhältnis zwischen der linearen Geschwindigkeit des Schlauchs und der Rotationsgeschwindigkeit des Decks bestimmt die „Steigung“ oder den Schlagwinkel des Drahtes. Wenn eine einzelne Komponente – von den pneumatischen Spannern an den Spulen bis zu den Servomotoren, die den Abzug antreiben – nicht genau kalibriert ist, ist der resultierende Schlauch defekt. Investition in ein hochentwickeltes, präzisionsgesteuertes Gerät Eine Schlauchdraht-Spiralwickelmaschine ist der erste und wichtigste Schritt zur Sicherstellung einer konsistenten Produktion mit hoher Ausbeute, aber selbst die beste Ausrüstung erfordert eine sorgfältige Wartung und fachmännische Fehlerbehebung.
Eines der häufigsten und schädlichsten Probleme bei der Herstellung von Hochdruck-Hydraulikschläuchen ist die ungleichmäßige Drahtspannung. Die Stahldrähte müssen mit exakter und gleichmäßiger Kraft auf den Gummikern aufgebracht werden. Wenn die Spannung zu locker ist, sitzen die Drähte nicht fest auf der darunter liegenden Schicht, wodurch Lücken entstehen und die strukturelle Integrität des Schlauchs beeinträchtigt wird. Wenn die Spannung zu hoch ist, kann es in den Gummiuntergrund einschneiden, das Innenrohr verformen oder dazu führen, dass der Draht reißt. Eine ungleichmäßige Spannung verschiedener Spulen auf demselben Deck führt zu einem verzogenen, asymmetrischen Schlauch, der bei Druckprüfungen unweigerlich versagt.
Spannungsschwankungen können verschiedene mechanische und pneumatische Ursachen haben. Der häufigste Grund dafür ist ungleichmäßige Reibung an der Spulenabwickelstation. Jede Spule ist typischerweise mit einer mechanischen Reibungsbremse, einer pneumatischen Spannvorrichtung oder einer Hysteresebremse ausgestattet. Mit der Zeit nutzen sich mechanische Bremsbeläge ungleichmäßig ab und es sammeln sich Staub und Schmutz an, die ein „Stick-Slip“-Verhalten verursachen – ein Phänomen, bei dem die Bremse schnell greift und löst, was unregelmäßige Spannungsspitzen verursacht. In pneumatisch gesteuerten Systemen können Schwankungen in der Hauptluftversorgung des Werks, undichte Pneumatikzylinder oder fehlerhafte Proportionalventile dazu führen, dass die Spannarme ungleichmäßig mit Druck beaufschlagt werden.
Eine weitere häufige Ursache ist eine Fehlfunktion des Tänzerarmsystems. Der Tänzerarm ist ein federbelasteter oder pneumatisch betätigter Hebel, der mit einem Potentiometer oder linearen Encoder ausgestattet ist, der Spannungsdaten in Echtzeit an die speicherprogrammierbare Steuerung (SPS) der Maschine zurückgibt. Wenn die Drehpunkte des Tänzerarms aufgrund mangelnder Schmierung schwergängig werden oder der elektronische Sensor schwächer wird, erhält die SPS ungenaue Daten und kann die Abzugsgeschwindigkeit oder Bremskraft nicht richtig anpassen, was zu schwerwiegenden Spannungsunregelmäßigkeiten führt.
Die Lösung von Spannungsproblemen erfordert ein systematisches, schrittweises Vorgehen. Beginnen Sie mit einer gründlichen physischen Inspektion der Spulenträger und Bremsmechanismen. Entfernen Sie angesammelten Drahtstaub, Fett oder Schmutz mit einem geeigneten Industrielösungsmittel von den Bremsflächen. Wenn die Maschine mechanische Reibbeläge verwendet, messen Sie deren Dicke mit einem Messschieber. Wenn sie über die vom Hersteller angegebene Toleranz hinaus abgenutzt sind, ersetzen Sie sie sofort in kompletten Sätzen, um die Gleichmäßigkeit über den gesamten Rotor sicherzustellen.
Bewerten Sie als Nächstes das pneumatische System. Installieren Sie unmittelbar vor den Spannventilen ein digitales Inline-Manometer, um die eingehende Luftzufuhr zu überwachen. Wenn der Druck um mehr als ein paar PSI schwankt, müssen Sie möglicherweise einen speziellen Luftspeichertank oder einen hochpräzisen Luftregler exklusiv für die Maschine installieren. Überprüfen Sie alle Polyurethan-Luftleitungen mit einer Seifenlauge auf Mikrolecks und ersetzen Sie alle veralteten Pneumatikzylinder, die Anzeichen einer Verschlechterung der Dichtung aufweisen.
Abschließend kalibrieren Sie das elektronische Spannungskontrollsystem neu. Verwenden Sie ein zertifiziertes digitales Handspannungsmessgerät, um die tatsächliche Spannung des Drahtes beim Austritt aus der Spule zu messen. Vergleichen Sie diesen physischen Messwert mit dem auf der Mensch-Maschine-Schnittstelle (HMI) der Maschine angezeigten Sollwert. Wenn es eine Diskrepanz gibt, greifen Sie auf das Kalibrierungsmenü der SPS zu und passen Sie die Einstellungen der PID-Schleife (Proportional-Integral-Derivativ) an. Stellen Sie sicher, dass sich alle Tänzerarme ohne mechanische Blockade frei bewegen können, und schmieren Sie ihre Drehlager mit einem leichten, nicht klebrigen synthetischen Öl.
Ein Drahtbruch während des Spiralisierungsprozesses ist ein katastrophales Ereignis für die Produktionseffizienz. Wenn ein einzelner Strang aus hochfestem Stahldraht bei hohen Drehzahlen reißt, wird das gebrochene Ende durch die Zentrifugalkraft nach außen geschleudert. Dies kann benachbarte Drähte beschädigen, die darunter liegende Gummischicht zerstören und ein Durcheinander erzeugen, das in der Branche als „Vogelkäfig“ bekannt ist. Das Entfernen eines Vogelkäfigs, das erneute Einfädeln der Maschine und das Spleißen des Innenrohrs führt zu erheblichen Maschinenstillstandszeiten und Materialausschuss.
Während übermäßige Spannung eine Hauptursache für Drahtbrüche ist, müssen mehrere andere Faktoren berücksichtigt werden. Die Qualität des Rohmaterials selbst ist von größter Bedeutung. Hochfester Stahldraht, der in Hydraulikschläuchen verwendet wird (häufig vermessingt, um die Gummihaftung zu verbessern), muss ein einheitliches metallurgisches Profil aufweisen. Wenn der Drahthersteller mikroskopische Einschlüsse, Oberflächenkratzer oder Schwankungen der Zugfestigkeit entlang der Spulenlänge zulässt, reißt der Draht unweigerlich, wenn er den Biegebelastungen des Wickelprozesses ausgesetzt wird.
Ein weiterer wichtiger Faktor ist der mechanische Verschleiß im Drahtweg der Maschine. Auf dem Weg von der Spule zum Aufwickelpunkt durchläuft der Stahldraht zahlreiche Führungen, Ösen und Rollen. Diese Komponenten bestehen typischerweise aus gehärtetem Stahl, Wolframkarbid oder Industriekeramik. Die ständige Reibung des Drahtes schneidet jedoch mit der Zeit mikroskopisch kleine Rillen in diese Führungen. Diese scharfkantigen Rillen wirken wie winzige Messer, indem sie die schützende Messingbeschichtung abschneiden und Spannungserhöhungen im Stahldraht erzeugen, die seine Bruchfestigkeit drastisch verringern.
Eine plötzliche Beschleunigung oder Verzögerung des Rotordecks kann ebenfalls zu einem Drahtbruch führen. Wenn das Antriebssystem der Maschine nicht über eine Programmierfunktion für „Sanftanlauf“ oder „Sanftstopp“ verfügt, wird der plötzliche Stoß kinetischer Energie direkt auf den Draht übertragen und übersteigt dessen maximale Zugfestigkeit im Bruchteil einer Sekunde.
Um Drahtbrüchen vorzubeugen, führen Sie zunächst einen strengen Qualitätskontrollprozess für Ihre Rohmaterialien ein. Fordern Sie für jede Charge detaillierte metallurgische Prüfberichte und Zugfestigkeitszertifikate von Ihrem Drahtlieferanten an. Führen Sie Stichprobentests mit einer Labor-Zugprüfmaschine durch, um sicherzustellen, dass der Draht die erforderlichen Spezifikationen für Dehnung und Bruchkraft erfüllt.
Führen Sie eine umfassende Prüfung des gesamten Kabelpfads durch. Führen Sie ein Wattestäbchen durch jede einzelne Drahtführung, Öse und Riemenscheibe der Maschine. Wenn die Baumwolle hängenbleibt, ist das ein Zeichen dafür, dass sich eine Rille gebildet hat. Ersetzen Sie alle verschlissenen Führungen sofort. Um die Lebensdauer dieser Komponenten zu verlängern, sollten Sie ein Upgrade auf hochdichte Keramikführungen oder diamantbeschichtete Ösen in Betracht ziehen, die im Vergleich zu standardmäßigem gehärtetem Stahl eine deutlich höhere Verschleißfestigkeit bieten.
Behandeln Sie die Motion-Control-Programmierung der Maschine. Arbeiten Sie mit einem qualifizierten Automatisierungstechniker zusammen, um auf die Frequenzumrichter (VFDs) oder Servocontroller zuzugreifen, die die Hauptrotormotoren steuern. Passen Sie die Beschleunigungs- und Verzögerungsrampenzeiten an, um einen sanften, allmählichen Übergang vom Stillstand zur vollen Betriebsgeschwindigkeit zu gewährleisten. Dadurch wird der mechanische Stoß vermieden, der beim Starten der Maschine häufig zum Abreißen von Drähten führt.
Die „Steigung“ eines spiralförmigen Schlauchs bezieht sich auf die lineare Distanz, die ein einzelner Draht benötigt, um eine vollständige 360-Grad-Umdrehung um den Schlauchkern zu machen. Der Steigungswinkel ist eine entscheidende mathematische Berechnung, die direkt die Flexibilität, die Volumenausdehnung unter Druck und die endgültige Berstfestigkeit des Schlauchs bestimmt. Wenn die Steigung unregelmäßig ist oder wenn der Abstand zwischen den parallelen Drähten uneinheitlich ist, wird der Schlauch aufgrund lokaler Spannungskonzentrationen vorzeitig versagen.
Steigungsunregelmäßigkeiten werden fast ausschließlich durch einen Synchronisationsverlust zwischen der linearen Geschwindigkeit des Raupenabzugs (der den Schlauch zieht) und der Rotationsgeschwindigkeit des Wickeldecks verursacht. Bei älteren, mechanisch verbundenen Maschinen wird diese Synchronisierung durch eine komplexe Reihe von Hauptantriebswellen, Getrieben und Wechselrädern erreicht. Verschleiß und Spiel dieser mechanischen Komponenten – wie verschlissene Zahnradzähne, gedehnte Antriebsketten oder lockere Keilnuten – führen zu Mikroschwankungen der Geschwindigkeit, was zu einer ungleichmäßigen Steigung führt.
Bei modernen, elektronisch gesteuerten Maschinen werden der Abzug und die Rotoren durch unabhängige Servomotoren angetrieben, die über eine zentrale SPS synchronisiert werden. Bei diesen Systemen sind Tonhöhenfehler meist auf fehlerhafte Rückkopplungsgeräte zurückzuführen. Wenn der Drehgeber am Abzugsmotor durch Staub oder Öl verunreinigt wird, sendet er verlorene Impulse oder fehlerhafte Signale an die SPS. Aufgrund fehlerhafter Daten passt die SPS die Rotorgeschwindigkeit kontinuierlich an, um vergeblich zu versuchen, die Synchronisierung aufrechtzuerhalten, was zu einem wellenförmigen, inkonsistenten Drahtmuster führt.
Bei mechanisch verbundenen Maschinen erfordert die Lösung von Steigungsproblemen eine intensive mechanische Wartung. Verwenden Sie eine Messuhr, um das Spiel in allen Hauptantriebsgetrieben zu messen. Wenn das Spiel die vom Hersteller zulässigen Grenzwerte überschreitet, müssen die Zahnräder und Lager ausgetauscht werden. Überprüfen Sie alle Antriebsketten auf Längung und stellen Sie die Spanner entsprechend ein. Stellen Sie sicher, dass alle Sicherungsringe, Stellschrauben und Keilnuten, die die Antriebswellen mit den Abzugsbändern verbinden, fest angezogen sind, um jegliches Verrutschen zu verhindern.
Bei Maschinen mit elektronischem Servoantrieb konzentriert sich die Fehlersuche auf den Regelkreis. Entfernen Sie vorsichtig die Abdeckungen von den Drehgebern sowohl am Abzugs- als auch am Rotormotor. Reinigen Sie die optischen Datenträger im Encoder mit Druckluft und einem fusselfreien, mit Isopropylalkohol befeuchteten Tuch. Überprüfen Sie die abgeschirmten Kabel, die die Encoder mit der SPS verbinden, auf Anzeichen von physischen Schäden oder elektromagnetischen Störungen (EMI). Stellen Sie sicher, dass die Kabel von Hochspannungsleitungen entfernt verlegt werden. Wenn das Problem durch Reinigen der Encoder nicht behoben werden kann, verwenden Sie ein Oszilloskop, um den Rechteckwellenausgang der Encoder zu überwachen. Sollte das Signal verfälscht sein, muss der Encoder ausgetauscht werden. Stellen Sie abschließend sicher, dass die Raupenabzugsbänder sauber und ölfrei sind und ausreichend Klemmdruck auf den Schlauch ausgeübt wird, um zu verhindern, dass dieser während des Aufwickelvorgangs nach hinten rutscht.
Angesichts der enormen Größe und hohen Drehzahlen der Wickeldecks, die oft Hunderte Kilogramm Stahldraht tragen, sind Vibrationen ein ständiger Gegner. Übermäßige Vibrationen schaffen nicht nur eine gefährliche, ohrenbetäubende Arbeitsumgebung für die Bediener, sondern beeinträchtigen auch erheblich die Präzision der Maschine. Chronische Vibrationen lockern elektrische Verbindungen, beschleunigen den Lagerverschleiß, verursachen Metallermüdung im Maschinenrahmen und führen letztendlich zu den zuvor besprochenen Spannungs- und Steigungsunregelmäßigkeiten.
Die häufigste Ursache für starke Vibrationen ist ein unausgeglichenes Rotordeck. Dies geschieht, wenn die auf das Deck geladenen Spulen kein einheitliches Gewicht haben. Wenn ein Bediener eine volle Drahtspule gegenüber einer halbleeren Spule einlegt, verlagert sich der Schwerpunkt von der Drehachse weg, was zu einem massiven Zentrifugalungleichgewicht führt. Dieses Ungleichgewicht übt mit der Zeit enorme seitliche Kräfte auf die Hauptstützlager aus.
Eine weitere wichtige Vibrationsquelle ist der Verschleiß der Hauptrotorlager. Diese massiven Hochleistungs-Pendelrollenlager tragen das gesamte Gewicht des rotierenden Decks. Wenn sie nicht in den vorgeschriebenen Abständen mit der richtigen Sorte Hochtemperatur- und Hochdruckfett geschmiert werden, verkratzen die Wälzkörper die Lagerlaufbahnen. Sobald ein Lagerlaufring beschädigt ist, gibt die Maschine ein tiefes, rhythmisches Rumpelgeräusch von sich, dessen Lautstärke mit zunehmender Geschwindigkeit zunimmt.
Auch Fundamentprobleme können die Vibration verstärken. Wenn die Maschine nicht ordnungsgemäß mit robusten Nivellierfüßen und chemischen Ankern auf einem Stahlbetonboden verankert ist, kann die natürliche Resonanz der Maschine dazu führen, dass sich das gesamte Chassis während des Betriebs durchbiegt und vibriert.
Um Vibrationen zu vermeiden, müssen beim Laden der Spulen strenge Betriebsprotokolle eingehalten werden. Bediener müssen jede Spule mit einer digitalen Waage wiegen, bevor sie sie in die Maschine laden. Um das dynamische Gleichgewicht aufrechtzuerhalten, müssen Spulen mit gleichem Gewicht genau gegenüber auf dem Rotordeck platziert werden. Implementieren Sie eine Standardarbeitsanweisung (SOP), die erfordert, dass alle Spulen auf einem Deck gleichzeitig gewechselt werden, anstatt sie einzeln auszutauschen, wenn sie leer sind.
Führen Sie eine Vibrationsanalyse mit einem tragbaren Beschleunigungsmesser oder einem speziellen Zustandsüberwachungssystem durch. Messen Sie die Schwinggeschwindigkeit (in mm/s) an den Hauptlagergehäusen. Wenn die Messwerte die akzeptablen Industriestandards überschreiten (typischerweise über 4,5 mm/s für diesen Maschinentyp), schalten Sie die Maschine ab und überprüfen Sie die Lager. Verwenden Sie beim Austausch der Hauptrotorlager Induktionsheizgeräte, um die Innenringe für eine präzise Passung aufzuweiten, und stellen Sie mithilfe von Laserausrichtungswerkzeugen sicher, dass die Lagergehäuse perfekt ausgerichtet sind.
Überprüfen Sie abschließend das Fundament der Maschine. Verwenden Sie eine Präzisionswasserwaage, um sicherzustellen, dass das Hauptgehäuse sowohl in der X- als auch in der Y-Achse perfekt horizontal ist. Ziehen Sie alle Ankerschrauben mit einem kalibrierten Drehmomentschlüssel mit dem angegebenen Drehmoment an. Wenn der Betonboden Anzeichen von Rissen oder Setzungen aufweist, kann es erforderlich sein, eine isolierte, vibrationsdämpfende Betonplatte speziell für die Maschine zu gießen.
Vorbeugende Wartung ist die einzige bewährte Strategie, um die oben beschriebenen komplexen Probleme zu vermeiden. Ein reaktiver Ansatz „Repariere es, wenn es kaputt geht“ wird unweigerlich zu massiven Produktionsausfällen führen. Die Implementierung eines strukturierten, zeitbasierten Wartungsplans ist entscheidend für die Langlebigkeit der Ausrüstung.
Wartungsintervall |
Spezifische Aufgaben und Inspektionen |
|---|---|
Täglich (vor der Schicht) |
|
Wöchentlich |
|
Monatlich |
|
Jährlich |
|
Selbst mit den strengsten Wartungsprotokollen erreichen mechanische Komponenten irgendwann das Ende ihres Lebenszyklus und komplexe elektronische Fehler erfordern möglicherweise externes Fachwissen. Deshalb geht es bei der ersten Kaufentscheidung um viel mehr als nur um die Maschine selbst; es geht darum, eine langfristige Partnerschaft aufzubauen. Suche nach einem sehr seriösen Der Lieferant von Produktionsanlagen für Hydraulikschläuche stellt sicher, dass Sie sofortigen Zugriff auf wichtige Ersatzteile, umfassende technische Dokumentation und fachkundigen Kundendienst haben.
Ein führender Anbieter bietet Ferndiagnosefunktionen, die es seinen Ingenieuren ermöglichen, sich über ein sicheres industrielles VPN bei der SPS Ihrer Maschine anzumelden, um Software- oder Synchronisierungsprobleme in Echtzeit zu beheben und so Ausfallzeiten drastisch zu reduzieren. Darüber hinaus bieten sie umfassende Vor-Ort-Schulungen für Ihre Bediener und Wartungsmitarbeiter an und stellen so sicher, dass Ihr Team die komplizierten Nuancen der Spannungsregelung, der Pitch-Kalibrierung und der vorbeugenden Wartung versteht. Priorisieren Sie bei der Bewertung von Lieferanten diejenigen, die über einen robusten Bestand an Ersatzteilen verfügen – wie z. B. spezielle Wolframkarbidführungen, kundenspezifische Servomotoren und proprietäre Leiterplatten –, die über Nacht verschickt werden können, damit Ihre Produktionslinie reibungslos läuft.
Während die Fehlerbehebung bei Altgeräten eine notwendige Fähigkeit ist, gibt es einen Punkt, an dem die Rendite sinkt, wenn die Kosten für Ausfallzeiten, Ausschussmaterial und ständige Wartung die Kapitalinvestitionen für die Aufrüstung überwiegen. Moderne, hochmoderne Wickelanlagen bieten den Herstellern von Hydraulikschläuchen transformative Vorteile.
Zu den wichtigsten Produktvorteilen gehören:
Unübertroffene Präzision und Konsistenz: Fortschrittliche Servosteuerungssysteme mit geschlossenem Regelkreis und hochauflösende Encoder sorgen dafür, dass die Drahtspannung und der Steigungswinkel mit mikroskopischer Genauigkeit eingehalten werden, was zu Schläuchen führt, die internationale Berstdruckstandards (wie SAE und EN/DIN) durchweg übertreffen.
Drastische Reduzierung der Ausschussraten: Automatisierte Spannungsüberwachung, Echtzeit-Drahtbrucherkennungssensoren und Sanftanlaufprogrammierung verhindern nahezu Vogelkäfigbildung und Innenrohrverformungen und sparen so Tausende von Dollar an verschwendetem Rohmaterial.
Außergewöhnliche Produktionsgeschwindigkeiten: Dynamisch ausgewuchtete Rotoren, leichte Kohlefaserkomponenten und drehmomentstarke Antriebe ermöglichen den Betrieb moderner Maschinen mit deutlich höheren Drehzahlen ohne die zerstörerischen Vibrationen älterer Modelle, was den täglichen Durchsatz drastisch erhöht.
Intelligente Automatisierung und Datenprotokollierung: Intuitive Touchscreen-HMIs, Rezeptverwaltungssysteme und IoT-Konnektivität ermöglichen es Bedienern, in Sekundenschnelle zwischen verschiedenen Schlauchspezifikationen zu wechseln, während Werksleiter Produktionskennzahlen, OEE (Overall Equipment Effectiveness) und Wartungswarnungen in Echtzeit verfolgen können.
Robustes, ergonomisches Design: Vollständig geschlossene akustische Sicherheitskabinen schützen die Bediener vor Lärm und potenziellem Drahtschleudertrauma, während automatisierte Spulenladesysteme die körperliche Belastung reduzieren und die Ergonomie am Arbeitsplatz verbessern.
Durch das Verständnis der komplexen Mechanik der Geräte, die Umsetzung einer strengen vorbeugenden Wartung und letztendlich die Investition in die Technologie der nächsten Generation können Hersteller die häufigen Probleme im Zusammenhang mit Drahtspiralen beseitigen und sich eine beherrschende Stellung auf dem hart umkämpften Markt für Hydraulikschläuche sichern.
