I den komplekse og svært krevende verden av produksjon av industriell gummi og hydraulikkslanger er presisjon ikke bare et mål; det er en absolutt nødvendighet. Den strukturelle integriteten, trykkmotstanden og den generelle holdbarheten til en hydraulikkslange avhenger sterkt av vulkaniseringsprosessen. I denne kritiske fasen gir påføringen av herdetape (ofte laget av nylon eller spesialduk) det nødvendige ytre trykket for å binde gummilagene og forsterkningsfletter sammen. Det er her spesialisert maskineri blir uunnværlig. For å oppnå den perfekte innpakningen og påfølgende utpakking, må operatørene mestre nyansene til utstyret.

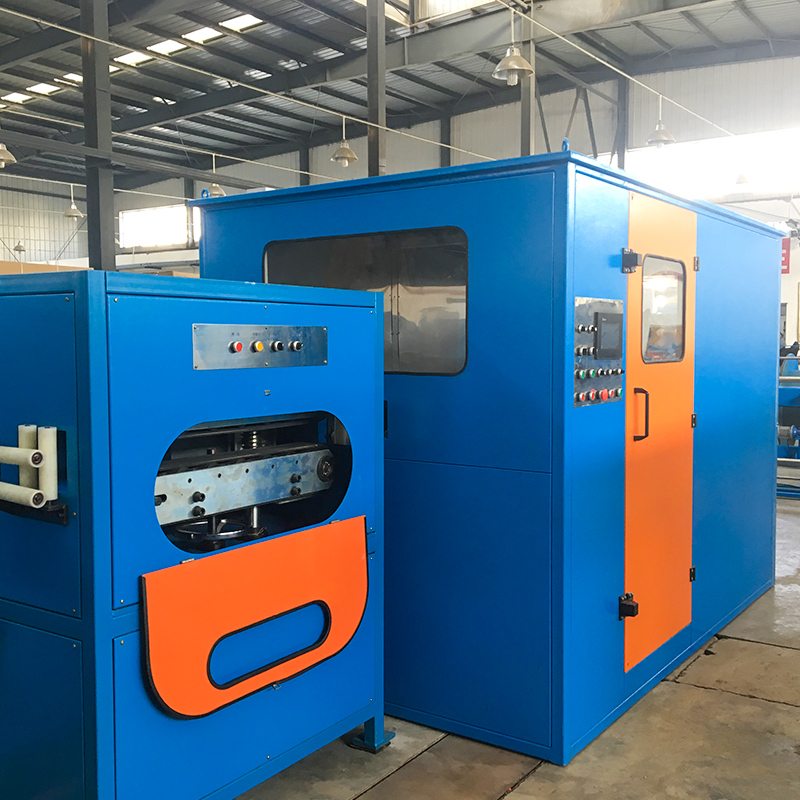

For anlegg som ønsker å oppgradere sine produksjonslinjer, investere i en høy kvalitet Slangepakke- og utpakkingsmaskin er det første skrittet mot å oppnå konsistent, defektfri produksjon. Å eie utstyret er imidlertid bare halve kampen; å betjene den med teknisk dyktighet sikrer maksimal avkastning på investeringen og overlegen produktkvalitet.
Å betjene et slangeinnpakningssystem krever en dyp forståelse av spenningskontroll, justering av stigningsvinkel og materialhåndtering. Denne omfattende veiledningen beskriver de nøyaktige prosedyrene, sikkerhetsprotokollene og vedlikeholdsplanene som kreves for å maksimere effektiviteten og levetiden til utstyret ditt under vulkaniseringsprosessen av gummislange. Ved å følge disse standardiserte trinnene kan operatører sikre optimal påføring av herdetape, redusere materialavfall og betydelig forbedre den strukturelle integriteten til det endelige hydrauliske slangeproduktet.
Før du dykker inn i driftsmekanikken, er det avgjørende å forstå hvorfor dette utstyret er en hjørnestein i moderne slangeproduksjon. Vulkanisering av gummislanger krever jevnt trykk over hele overflaten av slangen. Hvis trykket er ujevnt, kan slangen utvikle svake punkter, noe som kan føre til katastrofale feil under høytrykks hydrauliske applikasjoner. Maskinen automatiserer prosessen med å vikle en herdetape tett rundt den uherdede slangen før den går inn i vulkaniseringsautoklaven, og deretter effektivt fjerne (pakke ut) tapen når herdeprosessen er fullført.
Den grunnleggende mekanikken til utstyret dreier seg om synkroniserte rotasjons- og lineære bevegelser. Maskinen består vanligvis av en robust seng, et drivsystem med variabel hastighet, et roterende pakkehode (eller vogn) og en spenningskontrollmekanisme. Ettersom den uherdede slangen mates lineært gjennom midten av det roterende hodet, dispenserer spoler av nylon- eller bomullsherdetape materialet. Hastigheten på den lineære matingen kombinert med rotasjonshastigheten til hodet bestemmer 'pitch' eller overlappingen av båndet.
Moderne iterasjoner av dette utstyret bruker programmerbare logiske kontroller (PLCs) og Human-Machine Interfaces (HMIs) for nøyaktig å kontrollere disse variablene. Spenningen må holdes konstant; for stramt, og tapen kan skjære inn i den rå gummien eller smekke; for løst, og vulkaniseringstrykket vil være utilstrekkelig, noe som fører til delaminering av slangelagene. Å forstå disse kjernemekanikkene er en forutsetning for effektiv drift.
Selv om det primært er knyttet til produksjon av hydrauliske slanger, strekker allsidigheten til dette utstyret seg til forskjellige andre sektorer. Den er mye brukt i produksjon av industrielle vannslanger, kjølevæskeslanger for biler, pneumatiske linjer og spesialiserte kjemiske overføringsslanger. Enhver fleksibel kanal som er avhengig av en dor-bygget, tape-viklet vulkaniseringsprosess vil passere gjennom dette maskineriet. Evnen til å håndtere forskjellige diametre, tapebredder og spenningskrav gjør den til en svært tilpasningsdyktig ressurs på fabrikkgulvet.
Effektivitet og sikkerhet begynner lenge før maskinen slås på. En streng sjekkliste før bruk forhindrer kostbar nedetid, beskytter operatørene og sikrer at den første meteren med slange som produseres er av samme høye kvalitet som den siste. Å hoppe over disse innledende trinnene er en vanlig årsak til materialavfall og mekanisk slitasje.
Industrielt maskineri som involverer høyhastighets roterende komponenter og klempunkter utgjør en iboende risiko. Operatører må overholde strenge sikkerhetsprotokoller:
Personlig verneutstyr (PPE): Operatører må bruke tettsittende industriklær for å forhindre sammenfiltring. Vernebriller er påkrevd for å beskytte mot flyvende rusk eller knipsende tape, og støvler med ståltå må brukes for å beskytte mot tunge spoler eller verktøy som faller ned.
Nødstoppverifisering: Før du starter en produksjonskjøring, test manuelt alle nødstoppknappene (nødstopp) plassert langs maskinens lengde og på hovedkontrollpanelet. Sørg for at maskinen stopper umiddelbart etter aktivering.
Vaktinspeksjon: Kontroller at alle fysiske sikkerhetsvern, forriglinger og lysgardiner er på plass og fungerer som de skal. Aldri omgå en sikkerhetssperre for å få fart på produksjonen.
Lockout/Tagout (LOTO): Hvis vedlikehold eller grundig rengjøring er nødvendig før bruk, sørg for at maskinen er fullstendig isolert fra elektriske og pneumatiske strømkilder ved å bruke standard LOTO-prosedyrer.
Kvaliteten på input dikterer direkte kvaliteten på output. Å forberede materialene riktig er et viktig trinn i oppsettprosessen.
Tapeinspeksjon: Undersøk de herdetapespolene for tegn på slitasje, fuktskader eller ujevn vikling. Defekt tape vil forårsake spenningstopper og potensiell brudd under pakkesyklusen.
Kontroll av spindel og slange: Sørg for at den uherdede slangen (støttet av dens indre fleksible eller stive spindel) er ren og fri for overflateforurensninger som støv eller overflødig smøremidler, som kan forhindre at tapen griper ordentlig.
Spolelasting: Sett tapespolene forsiktig på den roterende vognen. Sørg for at de er låst sikkert på plass. Før båndet gjennom spennvalsene nøyaktig som spesifisert i produsentens tråddiagram. Feil tråding er den viktigste årsaken til spenningsinkonsekvenser.
Med fullførte sikkerhetskontroller og forberedte materialer kan operatøren gå videre til selve innpaknings- og utpakkingsprosessene. Denne fasen krever akutt oppmerksomhet på detaljer og en grundig forståelse av maskinens kontrollgrensesnitt.
Begynn med å slå på hovedkontrollpanelet. Vent til PLS-en starter og HMI-skjermen viser det viktigste operasjonelle dashbordet. Fjern eventuelle gjenværende feilkoder fra tidligere skift.
Deretter legger du inn de spesifikke parametrene for slangen som nå produseres. Dette inkluderer:
Slangens ytre diameter (OD): Avgjørende for at maskinen skal beregne nødvendig rotasjonshastighet i forhold til den lineære matingen.
Tape Width: Informerer overlappingsberegningen.
Ønsket overlappingsprosent: Vanligvis fra 30 % til 50 %, avhengig av nødvendig vulkaniseringstrykk og den spesifikke gummiblandingen.
Tension Setpoint: Angi nødvendig tapespenning i Newton eller kilogram, som spesifisert i slangeteknisk plan.
Når parameterne er angitt, utfør en 'tørrkjøring' eller en saktegående jogging uten slangen for å sikre at vognen roterer jevnt og trekkbeltene beveger seg med riktig synkronisert hastighet.
Innpakningsfasen er der den uherdede slangen klargjøres for autoklaven. Følg disse trinnene for optimale resultater:
Mate slangen: Før forkanten av den dorstøttede uherdede slangen manuelt inn i trekkbeltene ved inngangen. Sørg for at den er perfekt sentrert for å forhindre eksentrisk rotasjon.
Fest båndet: Trekk forkanten av herdetapen fra spolen, før den gjennom strammerne, og fest den manuelt til den fremre enden av slangen. Sikre den godt så den ikke glir når maskinen starter.
Koble til stasjonen: Start maskinen med lav hastighet (vanligvis 10-15 % av maksimal driftshastighet). Legg merke til de første par viklene. Tapen skal ligge flatt, uten rynker, og overlappingen skal være visuelt konsistent.
Ramp Up Speed: Hvis den innledende innpakningen er tilfredsstillende, øker du hastigheten gradvis til standard produksjonshastighet via HMI. Unngå brå akselerasjon, noe som kan føre til at tapen kniper på grunn av plutselige spenningstopper.
Kontinuerlig overvåking: Mens maskinen er i gang, må operatøren kontinuerlig overvåke tapespolene for å sikre at de ikke renner ut midt i slangen. Se spenningsavlesningen på HMI for å sikre at den holder seg innenfor det akseptable toleransebåndet.
Fullføring av innpakningen: Når den bakre enden av slangen nærmer seg innpakningshodet, bremser du jevnt ned maskinen. Når hele slangen er pakket, kutt båndet manuelt og fest den løse enden med høytemperaturlim eller en mekanisk klips for å forhindre oppløsning under vulkanisering.
Etter at slangen er herdet i vulkaniseringsautoklaven og fått avkjøles til en sikker håndteringstemperatur, må herdetapen fjernes. Maskinen brukes nå i utpakkingskonfigurasjonen.
Rekonfigurasjon: Bytt maskinens driftsmodus fra 'Wrap' til 'Unwrap' på HMI. Dette reverserer rotasjonsretningen til vognen og justerer spenningskontrollsystemet for å trekke tapen av slangen i stedet for å bruke den.
Fyll den herdede slangen: Før den herdede slangen inn i trekkbeltene.
Start utpakking: Løsne den sikrede enden av tapen manuelt fra slangen og tre den på maskinens oppsamlingssneller.
Start prosessen: Koble til maskinen med moderat hastighet. Utpakkingsprosessen er generelt raskere enn innpakning, men operatører må sørge for at tapen ikke rives. Hvis tapen fester seg til gummien (et tegn på overherding eller mangel på slippmiddel), må hastigheten reduseres umiddelbart for å unngå å skade det ytre dekselet på den ferdige slangen.
Tapesamling: Sørg for at den brukte tapen spoler pent på oppsamlingshubene. Avhengig av anleggets prosedyrer, kan denne tapen kasseres eller sendes til resirkulering/opprulling hvis det er en gjenbrukbar kluttype.
En proaktiv vedlikeholdsstrategi er den eneste måten å garantere levetiden og nøyaktigheten til investeringen din. Reaktivt vedlikehold – å vente på at en komponent går i stykker før den fikses – resulterer i uakseptabel nedetid og kompromittert produktkvalitet.
Daglig vedlikehold bør utføres av operatøren ved begynnelsen eller slutten av skiftet. Det krever ingen spesialverktøy og tar bare noen få minutter.
Rengjøring: Bruk trykkluft (med passende sikkerhetsdyser) for å blåse bort gummistøv, lo fra herdebåndet og generelt fabrikkavfall fra det roterende hodet, spennvalsene og trekkbeltene. Opphopning av rusk kan føre til at tapen sklir eller at spenningssensorene avleser unøyaktig.
Visuell inspeksjon: Kontroller alle synlige drivremmer og kjeder for tegn på slitasje, sprekker eller overdreven slakk. Inspiser trekkputene som griper slangen; hvis de slites jevne, vil de ikke klare å mate slangen konsekvent, noe som fører til ujevn tapestigning.
Smørebekreftelse: Kontroller de automatiske smøresystemreservoarene (hvis montert) for å sikre at de har tilstrekkelig olje eller fett. Påfør manuelt noen dråper lett maskinolje på dreiepunktene til spennarmene.
På månedlig eller kvartalsbasis bør vedlikeholdsavdelingen utføre en grundigere inspeksjon og kalibrering av utstyret.
Spenningskalibrering: Bruk en kalibrert digital kraftmåler for å bekrefte at spenningen som vises på HMI-en samsvarer med den faktiske fysiske spenningen som påføres båndet. Kalibrer veiecellene på nytt hvis det oppdages et avvik på mer enn 2 %.
Lagerinspeksjon: Høyhastighetsrotasjonen av pakkevognen legger enorm belastning på hovedspindellagrene. Lytt etter unormale sutre- eller malelyder. Bruk et vibrasjonsanalyseverktøy for å oppdage tidlige tegn på lagertretthet. Skift lagrene proaktivt.
Elektriske tilkoblinger: Vibrasjoner kan løsne terminalforbindelsene inne i hovedskapet. En kvalifisert tekniker bør slå av maskinen og kontrollere at alle koblinger er tette, spesielt de som er relatert til servomotorene og PLS-inngangene.
Selv med omhyggelig vedlikehold kan det oppstå driftsavvik. Rask identifisering og løsning av disse problemene er kritiske ferdigheter for enhver operatør.
Spenningsinkonsekvens er det vanligste problemet som oppstår. Hvis spenningen svinger vilt eller faller under settpunktet:
Sjekk tapebanen: Den hyppigste årsaken er feil tråding. Kontroller at tapen passerer over og under valsene nøyaktig som designet.
Inspiser spolebremsen: Den mekaniske eller elektromagnetiske bremsen på spoleholderen kan være slitt eller forurenset med olje. Rengjør bremseflatene med et egnet løsemiddel. Hvis det er en elektromagnetisk pulverbrems, kan det hende at pulveret må skiftes ut.
Undersøk spenningsrullene: Sørg for at alle tomgangsruller spinner fritt. En beslaglagt rulle vil forårsake en massiv spenningsstigning, som ofte knekker båndet. Bytt ut alle lagre som føles grisete eller stive.
Hvis tapeoverlappingen er ujevn, etterlater hull eller samler seg, svikter synkroniseringen mellom den lineære matingen og rotasjonshodet.
Trekkbelteglidning: Remmene som trekker slangen gjennom maskinen kan gli. Øk klemtrykket til trekkbeltene litt. Hvis beltene er slitt eller glassert, skift dem ut.
Enkoderfeil: Maskinen er avhengig av roterende kodere for å måle hastigheten til slangen og pakkehodet. Hvis en koder svikter eller koblingen er løs, vil PLS-en motta uregelmessige data, noe som fører til dårlig synkronisering. Inspiser og stram koderkoblingene.
Parameterinndatafeil: Dobbeltsjekk HMI. Hvis operatøren har angitt feil slangediameter eller tapebredde, vil PLS-ens matematiske beregninger for stigningen være fundamentalt feil.
Effektiviteten til produksjonslinjen din er sterkt avhengig ikke bare av maskineriet, men av støttenettverket bak. Når du kjøper komplekse maskiner, er det viktig å samarbeide med en anerkjent leverandør av produksjonsutstyr for hydrauliske slanger . En fremste leverandør gjør mer enn bare å levere en maskin; de gir omfattende installasjonsstøtte, strenge operatøropplæringsprogrammer og rask respons teknisk assistanse.
Videre sikrer en dedikert leverandør en jevn tilgjengelighet av OEM-reservedeler, fra spesialiserte trekkbelter til presisjonslastceller. Dette minimerer nedetid når komponenter naturlig slites ut. De tilbyr også programvareoppdateringer for PLS-systemene, som sikrer at utstyret ditt forblir i forkant av produksjonsteknologi. Å velge riktig leverandør er en strategisk forretningsbeslutning som påvirker din operasjonelle effektivitet i hele levetiden til maskinen.
Å integrere et toppmoderne pakke- og utpakkingssystem i produksjonsanlegget for gummislange gir transformative fordeler som direkte påvirker bunnlinjen og produktets omdømme. Ved å gå bort fra manuelle eller utdaterte mekaniske metoder, låser produsentene opp et nytt nivå av produksjonsevne.
Uovertruffen produktkonsistens: Automatisert, PLS-kontrollert spenning og stigning sikrer at hver eneste millimeter av slangen mottar nøyaktig samme vulkaniseringstrykk. Dette eliminerer svake punkter, reduserer feilraten drastisk under sprengningstesting, og sikrer samsvar med strenge internasjonale hydrauliske standarder (som SAE og DIN EN).
Betydelig reduksjon i materialavfall: Nøyaktig overlappingskontroll betyr at du bruker nøyaktig den mengden herdetape som kreves – verken mer eller mindre. Videre minimerer reduksjonen i avklipte bånd og dårlig pakkede slanger skraping av dyr rågummi og armeringstråd.
Forbedret produksjonshastighet og gjennomstrømning: Moderne maskiner opererer med høye rotasjonshastigheter mens de opprettholder perfekt stabilitet. De raske byttefunksjonene for forskjellige slangediametre og den raske overgangen mellom pakke- og utpakkingsmodus øker det daglige produksjonsutbyttet betydelig.
Forbedret operatørsikkerhet og ergonomi: Med avanserte sikkerhetslåser, lukkede bevegelige deler og automatiserte håndteringssystemer reduseres risikoen for arbeidsskader drastisk. HMI-berøringsskjermene gjør betjeningen intuitiv, reduserer tretthet og sannsynligheten for menneskelige feil.
Datasporing og kvalitetskontroll: Avanserte modeller tilbyr dataloggingsmuligheter, registrering av spenning, hastighet og driftstid for hver batch. Denne sporbarheten er uvurderlig for kvalitetssikringsrevisjoner og kontinuerlige prosessforbedringsinitiativer.
Til syvende og sist er slangeinnpaknings- og utpakkingsmaskinen ikke bare et utstyr; det er en kritisk gateway for kvalitetskontroll. Ved å mestre driften, overholde strenge vedlikeholdsplaner og forstå nyansene i innpakningsprosessen, kan produsenter garantere produksjon av hydrauliske og industrielle slanger i verdensklasse som tåler de mest strenge bruksområdene.
