Der Straßenbau ist eine der anspruchsvollsten Umgebungen für hydraulische Systeme. Von dem Moment an, in dem der Grundstein für eine neue Autobahn gelegt wird, bis zum letzten Durchgang eines Asphaltfertigers sind schwere Maschinen auf hydraulische Kraft angewiesen, um Erde zu bewegen, Gelände zu formen und Straßenbelag zu verlegen. Den Kern dieser Systeme bilden Hydraulikschläuche im Straßenbau , die unter Druck stehende Flüssigkeit übertragen, um jede Funktion zu steuern – Heben, Lenken, Graben und Verdichten. Wenn auf einer Straßenbaustelle ein Schlauch versagt, kann das gesamte Projekt zum Stillstand kommen, was zu kostspieligen Verzögerungen und Sicherheitsrisiken führt. In diesem Leitfaden wird untersucht, wie Hydraulikschläuche im Straßenbau spezifiziert, getestet und gewartet werden. Der Schwerpunkt liegt dabei auf den Standards, die ihre Leistung regeln, und den Testprotokollen, die ihre Zuverlässigkeit überprüfen.
Straßenbaumaschinen arbeiten unter extremen Bedingungen. Bagger graben sich in felsiges Gelände, Bulldozer schieben schwere Lasten über unebenes Gelände und Asphaltfertiger setzen Schläuche großer Hitze aus. Diese Maschinen sind ständigen Vibrationen, starken Stoßbelastungen, extremen Temperaturen sowie abrasivem Staub und Schmutz ausgesetzt . Die Hydraulikschläuche im Straßenbau, die diese Maschinen antreiben, müssen Drücken standhalten, die mehrere tausend Pfund pro Quadratzoll übersteigen können, und gleichzeitig ihre Flexibilität für eine kontinuierliche Gelenkverbindung beibehalten.
Die Rolle von Hydraulikschläuchen geht über die bloße Übertragung von Flüssigkeiten hinaus. Ausgereifte Schläuche tragen erheblich zur Betriebssicherheit bei, indem sie das Risiko von Flüssigkeitslecks minimieren, die auf Baustellen zu rutschigen Oberflächen oder Brandgefahr führen können . Sie absorbieren außerdem mechanische Vibrationen, verhindern so die Ermüdung von Bauteilen und verlängern die Lebensdauer des gesamten Hydrauliksystems.
Verschiedene Arten von Straßenbaumaschinen stellen besondere Anforderungen an Hydraulikschläuche im Straßenbau. Das Verständnis dieser Anforderungen ist für die richtige Schlauchauswahl von entscheidender Bedeutung.
Bagger gehören zu den häufigsten Maschinen auf Straßenbaustellen. Sie verwenden Hochdruckschläuche, um die Bewegungen von Ausleger, Arm und Schaufel zu steuern . Das Hydrauliksystem eines Baggers muss große Grab- und Hebekräfte bewältigen und erfordert Schläuche, die auch unter extremem Druck und wiederholten Zyklen intakt bleiben.
Bulldozer schieben riesige Mengen Erde und Zuschlagstoffe. Hochleistungsschläuche müssen den Vibrationen und extremen Kräften standhalten, die bei Erdarbeiten entstehen, und eine gleichbleibende Leistung unter rauen Bedingungen gewährleisten . Diese Maschinen sind außerdem ständigen Stoßbelastungen ausgesetzt, die mit der Zeit dazu führen können, dass sich Verbindungen lösen und Schläuche verschleißen.
Asphaltfertiger stellen eine einzigartige Herausforderung dar: große Hitze. Temperaturbeständige Hydraulikschläuche im Straßenbau sind für die Übertragung heißer Asphaltflüssigkeiten erforderlich und zeigen ihre Anpassungsfähigkeit bei Bauprozessen mit hoher Hitze . Die Kombination aus Hitzeeinwirkung und Dauerbetrieb macht die Schlauchauswahl für Straßenbauanwendungen von entscheidender Bedeutung.
Radlader verwenden flexible Schläuche, um die Gelenkverbindung von Ladearmen und Schaufeln zu ermöglichen und so einen reibungslosen Betrieb beim Materialtransport zu gewährleisten . Diese Schläuche müssen trotz ständiger Biegung und Schmutzeinwirkung flexibel bleiben.
Motorgrader sind auf hydraulische Systeme angewiesen, um den Schildwinkel, die Neigung und die Höhe präzise einzustellen. Die Schläuche müssen eine genaue Kontrolle ermöglichen und gleichzeitig Abrieb durch Kontakt mit Erde und Zuschlagstoffen standhalten.
Vibrationswalzen und Verdichter nutzen hydraulische Systeme zur Erzeugung der Verdichtungskraft. Bei diesen Anwendungen sind Schläuche hochfrequenten Vibrationen ausgesetzt, die den Verschleiß beschleunigen können, wenn die Schläuche nicht ordnungsgemäß spezifiziert sind.
Die folgende Tabelle fasst die wichtigsten Anforderungen gängiger Straßenbaugeräte an Hydraulikschläuche im Straßenbau zusammen:
| Gerätetyp, | primäre Hydraulikfunktionen, | wichtigste Schlauchanforderungen |
|---|---|---|
| Bagger | Ausleger-, Arm- und Schaufelbewegung | Hoher Druck, wiederholtes Radfahren |
| Bulldozer | Klingenhub, Neigung, Lenkung | Vibrationsfestigkeit, Stoßbelastungstoleranz |
| Asphaltfertiger | Förderer-, Schnecken- und Bohlensteuerung | Hitzebeständigkeit, Dauerbetrieb |
| Radlader | Hubarme, Schaufelgelenk | Flexibilität, Abriebfestigkeit |
| Motorgrader | Klingenpositionierung, Artikulation | Präzise Kontrolle, Haltbarkeit |
| Walzen/Kompaktoren | Trommelvibration, Lenkung | Vibrationsdämpfung, Zuverlässigkeit |
Bei der Auswahl von Hydraulikschläuchen im Straßenbau müssen mehrere Faktoren berücksichtigt werden, um eine zuverlässige Leistung vor Ort sicherzustellen.
Straßenbaumaschinen arbeiten unter einem breiten Druckspektrum. Der Arbeitsdruck des Schlauchs muss dem vom System erzeugten Maximaldruck entsprechen oder diesen überschreiten. Viele Bauanwendungen erfordern Schläuche, die für den Hochdruckbetrieb ausgelegt sind, wobei einige Systeme bei Drücken betrieben werden, die spiralverstärkte Schläuche anstelle von geflochtenen Konstruktionen erfordern.
Auf Baustellen herrschen Temperaturextreme, von eiskalten Winterbedingungen bis hin zu sengender Sommerhitze. Darüber hinaus sind Schläuche in der Nähe von Motoren, Hydraulikpumpen oder Asphaltfertigern erhöhten Temperaturen ausgesetzt. Schläuche müssen mit Temperaturwerten ausgewählt werden, die sowohl für die Umgebungsbedingungen als auch für die Betriebstemperaturen der Flüssigkeit geeignet sind.
Straßenbauumgebungen sind von Natur aus abrasiv. Schläuche werden häufig über raue Oberflächen geschleift, an Maschinenkomponenten gerieben und sind Staub und Schmutz ausgesetzt. Hydraulikschläuche im Straßenbau sollten über abriebfeste Außenhüllen verfügen, um die Lebensdauer zu verlängern und das Ausfallrisiko zu verringern.
Bei Baugeräten ist der Platz für die Schlauchverlegung oft eng. Das Überschreiten des Mindestbiegeradius eines Schlauchs kann zum Abknicken oder vorzeitigen Ausfall führen. Die Flexibilität des Schlauchs muss den Gelenkanforderungen der Maschine entsprechen, insbesondere bei Geräten mit beweglichen Gelenken wie Baggerarmen und Ladegestängen.
Das Innenrohr des Schlauchs muss mit der verwendeten Hydraulikflüssigkeit kompatibel sein. Die meisten Baumaschinen verwenden Flüssigkeiten auf Erdölbasis, für einige Anwendungen sind jedoch möglicherweise feuerbeständige oder biologisch abbaubare Flüssigkeiten erforderlich. Die Überprüfung der Kompatibilität ist unerlässlich, um eine Verschlechterung des Innenrohrs zu verhindern.
Es gelten mehrere Normen Hydraulikschläuche im Straßenbau. Diese Normen legen Maß-, Leistungs- und Prüfanforderungen fest, die sicherstellen, dass Schläuche Mindestqualitäts- und Sicherheitsniveaus erfüllen.
SAE J517 ist ein grundlegender Standard für Hydraulikschläuche, die in Bau- und Industriegeräten verwendet werden. Es enthält allgemeine Spezifikationen sowie Maß- und Leistungsspezifikationen für die am häufigsten in Hydrauliksystemen mobiler und stationärer Geräte verwendeten Schläuche . Die SAE 100R-Serie deckt eine Reihe von Schlauchkonstruktionen ab, von Einzeldrahtgeflecht bis hin zu Mehrspiralkonstruktionen.
Zu den wichtigsten Schläuchen der SAE 100R-Serie, die für den Straßenbau relevant sind, gehören:
| SAE-Typ | -Konstruktion, | Arbeitsdruckanwendungen | typische |
|---|---|---|---|
| SAE 100R1AT | Eindrahtgeflecht | Mittlerer Druck | Rücklaufleitungen, Niederdruckkreise |
| SAE 100R2AT | Zweidrahtgeflecht | Mittlerer bis hoher Druck | Allgemeine Hydrauliksysteme, Lader, Grader |
| SAE 100R12 | Vierspiraldraht | Hoher Druck (typischerweise über 40 MPa) | Hochdruckleitungen an Baggern, Bulldozern |
| SAE 100R13 | Sechsspiraliger Draht | Ultrahoher Druck | Extrem-Hochdruckanwendungen |
| SAE 100R15 | Sechsspiraldraht (Hochtemperatur) | Ultrahoher Druck | Hochtemperatur- und Hochdrucksysteme |
SAE J517 wurde im Laufe der Jahre überarbeitet. Die maximalen Arbeitsdrücke SAE J517 100R1AT und 100R2AT wurden ab 2009 durch maximale Arbeitsdrücke vom Typ S ersetzt, sodass diese Schläuche nicht mehr als Typ S gekennzeichnet werden müssen . Bestimmte ältere Typen, darunter 100R1A, 100R2A, 100R2B und 100R2BT, wurden aufgrund mangelnder Nachfrage eingestellt und sollten durch 100R1AT bzw. 100R2AT ersetzt werden.
Auch für Hydraulikschläuche im Straßenbau gelten europäische und internationale Normen. Zu den gängigen EN-Normen gehören EN 853 (Drahtgeflecht verstärkt), EN 856 (Spiraldraht verstärkt) und EN 857 (Kompaktdrahtgeflecht). Diese Standards entsprechen vielen SAE-Spezifikationen, können jedoch unterschiedliche Testanforderungen haben.
ISO 18752 stellt einen bedeutenden Wandel in der Klassifizierung von Hydraulikschläuchen dar. Im Gegensatz zu herkömmlichen Normen, die Schläuche nach ihrer Konstruktion (z. B. Anzahl der Drahtgeflechte oder Spiralen) kategorisieren, klassifiziert ISO 18752 Schläuche nach Druck und Leistung, insbesondere nach ihrer Widerstandsfähigkeit gegenüber Impulszyklen . Dieser Ansatz ermöglicht es Ingenieuren, Schläuche direkt an reale Betriebsbedingungen anzupassen.
ISO 18752 legt vier Leistungsklassen fest, die auf Impulszyklustests basieren :
| Leistungsklasse | , minimale Impulszyklen, | typische Anwendungen |
|---|---|---|
| Wechselstrom (Standardbetrieb) | 200.000 | Allgemeine Ausstattung, stabile Druckverhältnisse |
| BC (erweiterter Zoll) | 500.000 | Landmaschinen, Baumaschinen |
| CC (Hohe Beanspruchung) | 1.000.000 | Bergbauausrüstung, schwere Baumaschinen |
| DC (Extreme Duty) | 2.000.000 | Hüttenwerke, kontinuierliche Hochdrucksysteme |
Für schwere Bau- und Straßenbauanwendungen sind in der Regel Schläuche der BC- oder CC-Klasse erforderlich. Schläuche der BC-Klasse bieten eine Haltbarkeit, die etwa doppelt so hoch ist wie die der AC-Klasse, was sie ideal für anspruchsvolle mobile Systeme wie Baumaschinen macht . Schläuche der CC-Klasse mit einer Million Impulszyklen werden für Branchen empfohlen, in denen Geräteausfallzeiten kostspielig sind, einschließlich großer Straßenbauprojekte.
Die Norm ISO 18752 sieht neun Druckklassen für den maximalen Arbeitsdruck vor, die von niedrigen bis zu ultrahohen Drücken reichen . Schläuche, die den ISO 18752-Spezifikationen entsprechen, werden entsprechend ihrer Widerstandsfähigkeit gegen Impulsdruck in vier Klassen eingeteilt: A, B, C und D. Jede Klasse erfordert eine bestimmte Anzahl von Impulszyklen bei einer bestimmten Temperatur und einem bestimmten Impulsdruck.
Tests sind unerlässlich, um sicherzustellen, dass Hydraulikschläuche im Straßenbau die erforderlichen Spezifikationen erfüllen und vor Ort zuverlässig funktionieren.
Die Impulsprüfung ist eine der kritischsten Beurteilungen für Hydraulikschläuche im Straßenbau. Bei diesem Test wird der Schlauch wiederholten Druckimpulsen ausgesetzt, die reale Betriebsbedingungen simulieren, beispielsweise die Druckspitzen, die beim Starten und Stoppen von Hydraulikzylindern auftreten.
Bei der Impulsprüfung wird der Schlauch auf einem Prüfstand U-förmig positioniert und die Flüssigkeit auf den vorgegebenen Arbeitsdruck gebracht. Druckimpulse werden mit einem erhöhten Wert angewendet, um die Verstärkungsdrähte und Endanschlüsse für eine minimale Anzahl erforderlicher Zyklen zu belasten . Beispielsweise verlangt ISO 18752 Klasse D, Typ DC, dass Spiralschläuche mehr als eine Million Druckimpulszyklen bei einer festgelegten erhöhten Temperatur und einem Impulsdruck von 133 Prozent des maximalen Arbeitsdrucks überschreiten müssen.
Die Impulslebensdauer eines Schlauchs korreliert direkt mit seiner Betriebslebensdauer. Schläuche, die nach höheren Impulsstandards getestet wurden, haben wahrscheinlich eine längere Lebensdauer, weshalb viele Anwender bei anspruchsvollen Anwendungen auf ISO-Standards umsteigen.
Beim Bersttest wird der Druck bestimmt, bei dem ein Schlauch versagt. Bei diesem zerstörenden Test wird der Schlauch unter Druck gesetzt, bis er platzt. Dadurch wird überprüft, ob der Schlauch über einen ausreichenden Sicherheitsspielraum über seinem Nennbetriebsdruck verfügt. Anforderungen an den Berstdruck sind in Normen wie SAE J517 festgelegt.
Bei der Wiederholungsprüfung handelt es sich um eine zerstörungsfreie Prüfung, die an jeder Schlauchleitung oder an Proben aus Produktionschargen durchgeführt wird. Der Schlauch wird mit einem bestimmten Prozentsatz seines Nennbetriebsdrucks unter Druck gesetzt, um sicherzustellen, dass er den Betriebsdrücken ohne Leckage oder Beschädigung standhält.
Bei der Dichtheitsprüfung wird überprüft, ob der Schlauch und seine Anschlüsse ein dichtes System bilden, das unter Druck nicht leckt. Dieser Test ist besonders wichtig für Straßenbauanwendungen, bei denen Flüssigkeitslecks Sicherheitsrisiken und Umweltprobleme mit sich bringen können.
Die Abriebfestigkeit ist für Hydraulikschläuche im Straßenbau von entscheidender Bedeutung, die häufig über raue Oberflächen gezogen werden. Abriebtests simulieren den Verschleiß, der auftritt, wenn Schläuche an Maschinenkomponenten reiben oder mit abrasiven Materialien wie Kies und Asphalt in Kontakt kommen.
Bei Straßenbauprojekten in kalten Klimazonen müssen Schläuche auch bei niedrigen Temperaturen flexibel bleiben. Kaltbiegetests bestätigen, dass Schläuche bei vorgegebenen niedrigen Temperaturen bis zu ihrem minimalen Biegeradius gebogen werden können, ohne dass es zu Rissen oder Beschädigungen kommt.
Die Leistung von Hydraulikschläuchen im Straßenbau hängt nicht nur vom Schlauch selbst, sondern auch von der Qualität der Montage ab. SAE J1273 bietet empfohlene Vorgehensweisen für Hydraulikschlauchleitungen und deckt alles von der Schlauchauswahl bis zur Installation und Wartung ab.
Für eine ordnungsgemäße Montage ist es erforderlich, den Schlauch mit kompatiblen Anschlüssen auszustatten und die veröffentlichten zertifizierten Crimpspezifikationen einzuhalten . Der maximale Arbeitsdruck der Baugruppe richtet sich nach dem niedrigsten maximalen Arbeitsdruck der Komponenten, egal ob Schlauch oder Armatur.
SAE J1273 betont, dass übermäßiger Druck ein Faktor ist, der den Ausfall von Baugruppen beschleunigen kann. Die Schlauchauswahl muss auf dem Systemdruck und damit verbundenen Faktoren wie Saugkraft, Außendruck und Permeation basieren . Weitere Variablen, die zu einer Verschlechterung von Schläuchen und Anschlüssen führen können, sind Temperatur, Abrieb, ultraviolettes Licht und die Einwirkung von Chemikalien oder Salzwasser.
Hersteller von Hydraulikschläuchen im Straßenbau sollten über Qualitätsmanagement-Zertifizierungen verfügen, die ihr Engagement für gleichbleibende Qualität belegen. Zu den gängigen Zertifizierungen gehören:
ISO 9001: Qualitätsmanagementsysteme
ISO 14001: Umweltmanagement
ISO 45001: Arbeitssicherheit und Gesundheitsschutz
Diese Zertifizierungen zeigen, dass der Hersteller dokumentierte Prozesse zur Qualitätskontrolle befolgt, von der Eingangsprüfung des Materials bis zur Endproduktprüfung.
Der Markt für Hydraulikschläuche wächst weiterhin, angetrieben durch die Nachfrage aus dem Bausektor. Der Markt für Hydraulikschläuche und -armaturen wird in den kommenden Jahren voraussichtlich mit einer durchschnittlichen jährlichen Wachstumsrate von rund 5 Prozent wachsen. Das Baumaschinensegment ist ein Hauptendverbraucher, wobei Hydrauliksysteme für den Betrieb von Baggern, Kränen, Ladern und anderen Straßenbaugeräten von grundlegender Bedeutung sind.
Zu den wichtigsten Trends, die Hydraulikschläuche im Straßenbau prägen, gehören:
Steigende Nachfrage nach Hochdruckschläuchen: Da Baumaschinen immer leistungsfähiger werden, müssen Schläuche höheren Drücken standhalten.
Stärkerer Schwerpunkt auf Haltbarkeit und Flexibilität: Hersteller entwickeln Schläuche, die hohe Druckwerte mit verbesserter Flexibilität für eine einfachere Verlegung kombinieren.
Ausweitung des Aftermarket-Vertriebs: Der Ersatzmarkt für Hydraulikschläuche wächst weiter, da die Geräte altern und die Wartungszyklen zunehmen.
Entwicklung von Schläuchen mit vier und sechs Spiralen: Fortschrittliche Verstärkungskonstruktionen bieten überlegene Festigkeit und Abriebfestigkeit für die anspruchsvollsten Anwendungen.
Die regelmäßige Inspektion von Hydraulikschläuchen im Straßenbau ist unerlässlich, um unerwartete Ausfälle zu verhindern. Zu den Warnzeichen, die darauf hinweisen, dass ein Schlauch ausgetauscht werden muss, gehören:
Sichtbare Abschürfungen oder Schnitte, die die Verstärkung freilegen
Rissbildung oder Verhärtung der Außenhülle
Ausbuchtungen oder Blasen weisen auf eine innere Trennung hin
Undichtigkeiten an Armaturen oder entlang der Schlauchlänge
Knicken oder Abflachen durch unsachgemäße Verlegung
Korrosion an Metallbeschlägen
Bei Schläuchen in stark beanspruchten Bereichen, beispielsweise in der Nähe beweglicher Maschinenteile oder in Bereichen, die häufigem Abrieb ausgesetzt sind, sollte die Inspektionshäufigkeit erhöht werden.
Die Auswahl der richtigen Hydraulikschläuche im Straßenbau erfordert eine sorgfältige Berücksichtigung der Anwendungsanforderungen, Druckstufen, Temperaturbelastung und Abriebfestigkeit. Das Verständnis der Normen, die die Schlauchleistung regeln – einschließlich SAE J517 und ISO 18752 – stellt sicher, dass Schläuche die Mindestanforderungen an Sicherheit und Zuverlässigkeit erfüllen. Durch ordnungsgemäße Tests, einschließlich Impuls- und Bersttests, wird sichergestellt, dass Schläuche unter realen Bedingungen funktionieren.

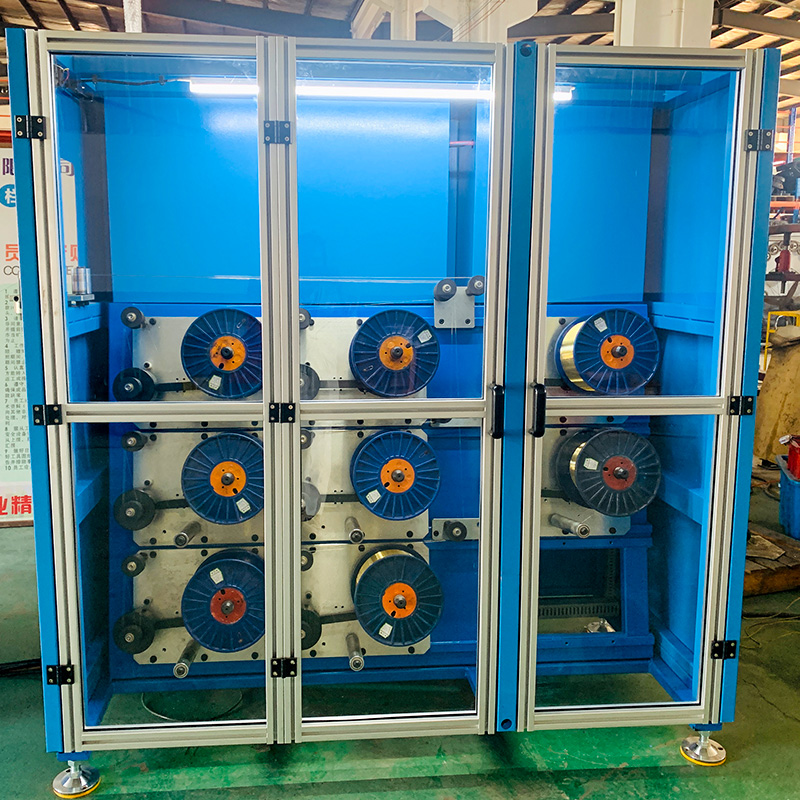

Nanjing Hydraulic Sun Technology Co., Ltd. ist auf Produktionsanlagen für Hydraulikschläuche und Hilfsmaschinen für die Bauindustrie spezialisiert. Kontaktieren Sie ihr technisches Team, um Schlauchvorbereitungslösungen für Ihre Straßenbaumaschinenanwendungen zu besprechen.
